项目概况

中电建长九公司灰岩矿，由于矿山面积大、加工流程复杂、需要协调的内容多，存在诸多生产和安全问题，需要建立一个面向矿山全工业流程的物联网综合管控平台，与物联网系统对接，获取综合生产信息并生成数据报表和趋势分析，为公司提供全方位的软件管理应用服务，对开采、加工、仓储、输送和装船全流程进行监测和自动化控制，提高设备使用效率，改进生产工艺，杜绝无效生产，通过对设备状态的监控，提供实时而准确的数据化支持，改变以往仅凭经验判断的原始模式，有效提升生产效率。并能通过与外部信息系统的接口，形成真正全链条互通。

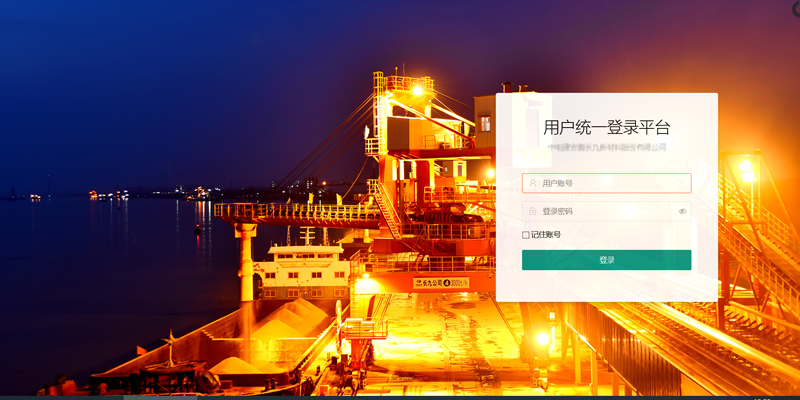

登录界面

系统采用用户统一登录平台进行登录操作。

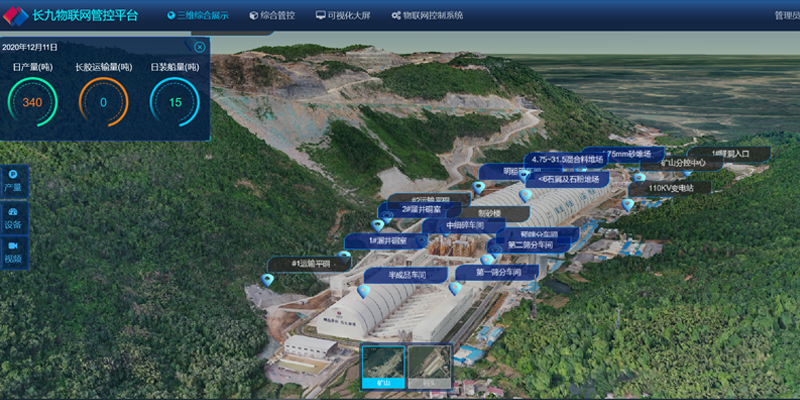

三维综合展示

矿山开采区、加工区、物流廊道、码头区的实景三维模型，模型中按照真实比例和位置，标定设备了（破碎机、皮带、振动筛、监控摄像头等）的位置、展示重点设备实时运行状态及参数。页面左上方信息栏显示时间、当日产量、长胶运输量、日装船量。

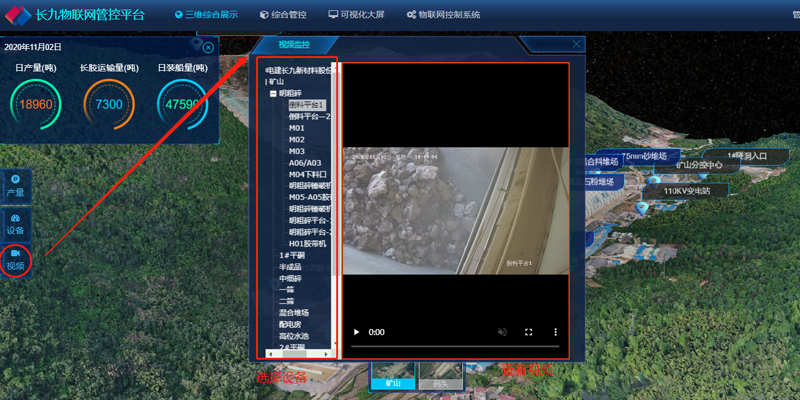

平台界面中选择视频，可展示所选设备信息面板，点击指定设备显示指定设备的视频：

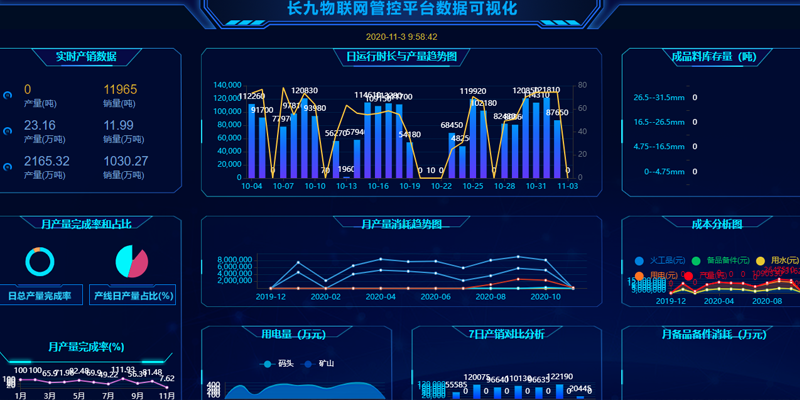

数据可视化

页面多样：自助式、自由式可视化页面设计，130+各种丰富的组件，多样化炫酷的效果，让数据展示随心所欲。

人机交互：以自主创新的基于事件和动作响应的人机交互设计理念，实现人、系统、数据之间的交流，让数据活起来。

智能可视：智能解析PSD自动生成页面、智能图像识别生成页面、智能分析算法集成、智能数据探查等，让分析和展示AI化。

全能可视：一款基于Web的同时具备普通图表统计数据可视化、空间数据可视化、Web3D特效和场景可视化的一体化全能型设计平台。

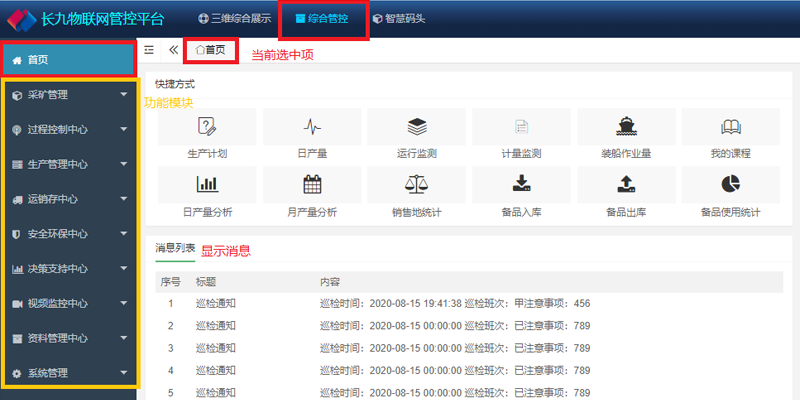

综合管控

1、采矿管理中心：生产计划编制、每日产量查询、火工品用量查询、统计分析、日产量分析、月产量分析、火工品用量分析。

2、过程控制中心：物联网控制系统、设备运行监测、设备运行时长、计量监测。

3、生产管理中心：用电量管理、用水量管理、设备管理、设备信息管理、电子设备巡查、备品备件、质量检验。

4、运销存中心：库存管理、盘点记录、统计分析、船运数据。

5、安全环保中心：人员信息、岗位信息、教育培训、安全巡检、隐患排查、爆破安全确认。

6、决策支持中心：生产管理、产量与消耗、产量与消耗。

7、视频监控中心：视频监控列表。

8、资料管理中心：设备资料管理、技术资料管理。

9、系统管理：部门管理、用户管理、角色管理、字典管理、操作日志。

可知可视可控，实现万物互联

本案例建立了一个面向矿山企业全工业流程的物联网综合管控平台，通过采集的数据对产线情况进行分析，为管理者展现了各种生产数据，为管理者提供了决策支持，评估了产线生产效益，使之能够合理安排生产计划，监督管理生产进度与成本，实现矿山资源与开采安全数字化、技术装备智能化、信息传输网络化、生产过程自动化、管理信息化、决策科学化。为生产运行过程中的管理人员、操作人员提供不同的权限与服务内容，将长九灰岩矿项目的所有设备、产线、操作、控制数据统一规约于一个管控平台之中，支持通过各种显示设备，如LED大屏幕、多媒体触摸屏、电视屏、平板电脑、智能手机等智能终端访问，实现平台与多种不同设备之间的数据交互与同步。

物联网综合管控平台是矿山安全经济生产综合指挥的重要信息枢纽，面向生产管理、安全环保管理和经济决策，具有严格的时间性和连续性，系统能够实时监控、协调、管理、指挥矿山全生产过程，保证矿山按计划安全完成生产任务，也给矿山领导提供最全面、直接、准确、及时的企业安全和生产方面的信息，实现资源优化、成本控制、安全监测，为企业的科学管理和决策保驾护航。
